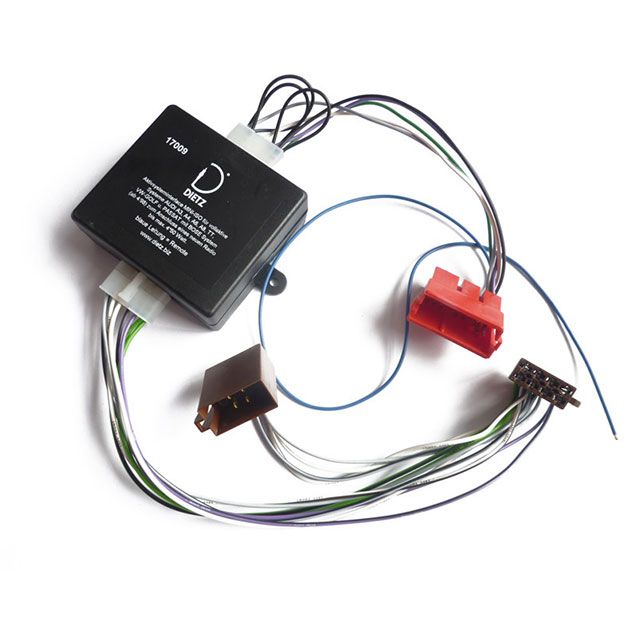

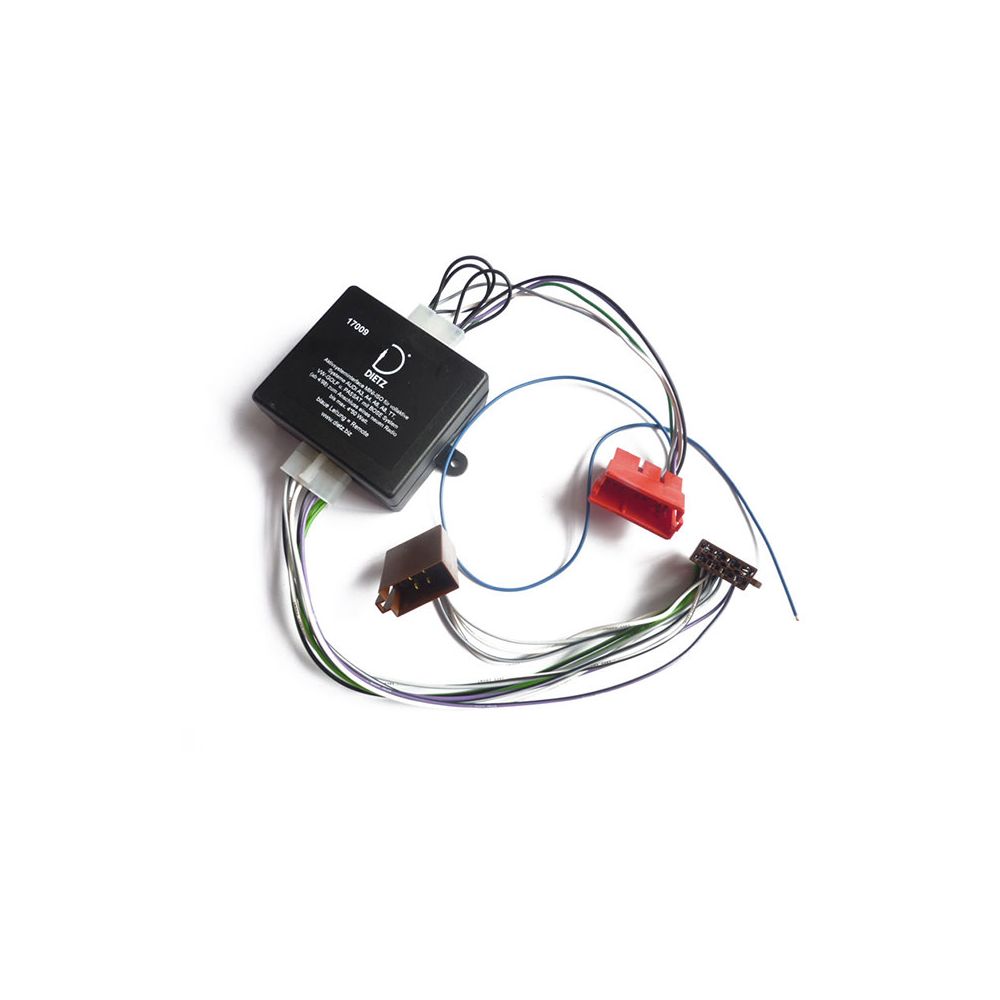

Aktivsystem Interface AUDI/VW MINI-ISO - 4x50W max

Passer til:

AUDI:
A2, (8Z), (2000 - 2005)
A3, (8L), (1996 - 2003)
A3, (8P), (2003 - 2007)
A4, (B5, B6, B7), (1995 - 2006)
A6, (C5), (1994 - 2005)
A6 Allroad (2000 - 2006)
A8 (1995 - 2003)
Cabriolet (1994 - 2005)
TT, (8N), (1998 - 2006)
Passer også til BOSE-systemer i AUDI, op til 4*50 watt

PORSCHE:
911 (1998 - 2004)
Boxster 987 (2003 - 2012)

VW:
Bora (1998 - 2005)
Golf IV (1997 - 2003) Passer også til NOKIA DSP (fra 4/98), men IKKE til VW modeller med 4:3 Navigation MFD1
Passat (1996 - 2005) Passer også til NOKIA DSP (fra 4/98), men IKKE til VW modeller med 4:3 Navigation MFD1

Passer generelt IKKE til VW-modeller med 4:3 Navigation MFD1

Installation uden brug af en CAN Bus Interface
1. Afmonter den originale radio.
2. Forbind det røde MINI ISO-stik fra interface stikket til bilens MINI ISO-stik.
3. Forbind ISO-stikket fra interfacekablet til bilens originale ISO-Stik, og herefter over i den nye radios ISO-højttalerudgang.
4. Den løse blå ledning skal tilsluttes remote (+ 12V).
5. Monter den efter monteret radio.

Installation med CAN bus Interface
Hvis du bruger et CAN-businterface 66020 / 66030 samt kabelsæt "66105", kan du også bruge dette interface.
1. Afmonter den originale radio.
2. Forbind det røde MINI ISO-stik fra interface stikket til det gule MINI ISO-stik på kabelsætet (66105).
3. Forbind kabelsættet (66105) med bilens stik.
4. Forbind ISO-stikket fra interfacekablet til bilens originale ISO-Stik, og herefter over i den nye radios ISO-højttalerudgang.
5. Den løse blå ledning skal tilsluttes remote (+ 12V).
6. Monter den efter monteret radio.
